Technology

泰宝核心技术

世界第一份额的根本在于: 拥有多孔质体的毛细管力控制技术。

《多孔质体是什么?》

一般所说的多孔质体为,内部有很多狭小空间的个体。
TEIBOW有纤维芯・塑料芯・毛毡芯・烧结芯・橡胶芯多种的多孔质体。

左图为主力产品纤维芯的纵切面图片。
纤维芯的特点是纤维丝有方向性,能顺畅地通过液体。

《毛细管现象是什么?》

在狭小的空间中,液体无视重力,上下左右的影响而产生渗透的现象被称为毛细管现象。在这个过程中产生的力被称为毛细管力。
举些身边例子,如植物从根部吸收水分的现象,毛巾的一端润湿后,水分会慢慢向上渗透的现象等。



首先,来说明一下毛细管力的强弱原理。
左图,在装有水的容器中垂直放入两根直径不同的玻璃管,液体会一直上升到表面张力和重力相平衡的状态,比较细的玻璃管里的液面比粗的玻璃管高。这说明内部空隙越狭小,毛细管力越强。
液体会在细管中一直上升,直到液体与物体间的附着力和表面张力正好等于液体自身重力的状态。玻璃管越细,水面就会越高。

也就是说内部空间越狭小,毛细管力越强。

虽然说笔尖的材质和玻璃管不一样,不过TEIBOW在产品中使用的控制毛细管力的技术,就是通过控制空隙才实现的。

以下是实际毛细管力的强度(液面上升的高度)的计算公式。


=液面上升的高度

θ:接触角
T:表面张力
r :管的半径
y:液体的比重

关于控制毛细管力

毛细管力在吸墨,墨水的保持,出墨等笔最基本的环节中起着重要的作用。
TEIBOW的毛细管控制力技术,即使客户很细致的要求都可以实现。
根据客户的要求,调节毛细管力的强弱。
TEIBOW运用多种多样的组合,实现顾客的所有要求 。

毛细管力的控制是可能的

关于毛细管力的控制在笔尖中起到的作用,下面介绍一个代表例子。

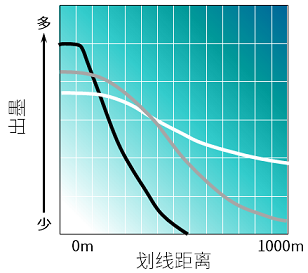

1.调整出墨

如果想增加初期的出墨量,就要采用黑色线条的流线型毛细管力设计。

如果想优先划线距离的情况下,就要采用白色线条的流线型毛细管力设计。

另外,中间灰色线条的流转曲线等,是为了满足您的各种要求,我们设计的毛细管细力。

2.调整吸墨

想要快速上墨,希望延伸上墨的距离,根据墨水的物性设计最适合的毛细管力。

3.提高脱帽性

如果想要提高脱帽性,墨水不被挥发掉・即使墨水挥发也能马上恢复墨水的流量,就要设计毛细管力。

脱帽性是指?

→打开笔帽放置,墨水成分中的溶剂会挥发,如果就那样放置,会导致出墨不畅的现象

4.提高墨水回流性

提高墨水回流性要加强毛细管力。

墨水回流性是指?

→笔头朝上放置,中棉和笔头中包含的墨水因重力而下降,会出现出水不畅,墨水的颜色会有变淡的现象


 关于毛细管力的具体控制方法,用TEIBOW使用最多的“纤维芯”和“塑料芯”来说明。

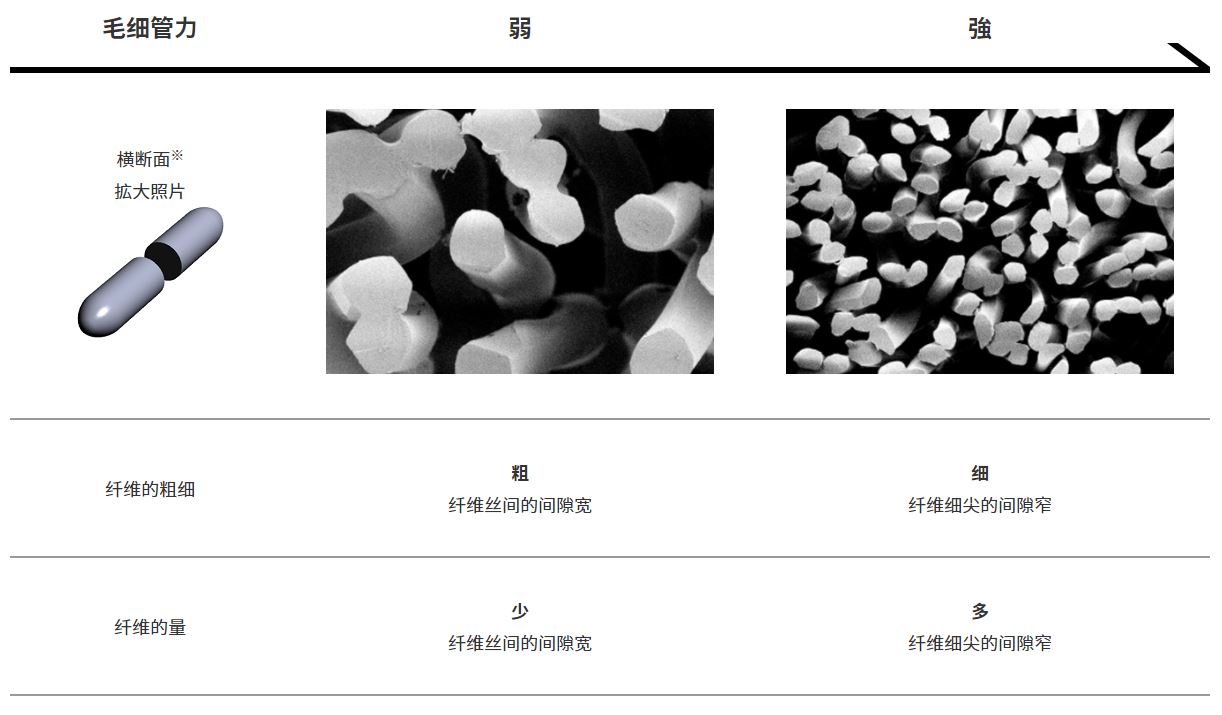

《纤维芯的毛细管力的控制方法》

控制纤维丝的粗细度和纤维的根数。
毛细管
横断面
拡大照片
横断⾯拡⼤写真「弱い」の画像 横断⾯拡⼤写真「強い」の画像
纤维的粗细
纤维丝间的间隙宽

纤维细尖的间隙窄
纤维的量
纤维丝间的间隙宽

纤维细尖的间隙窄

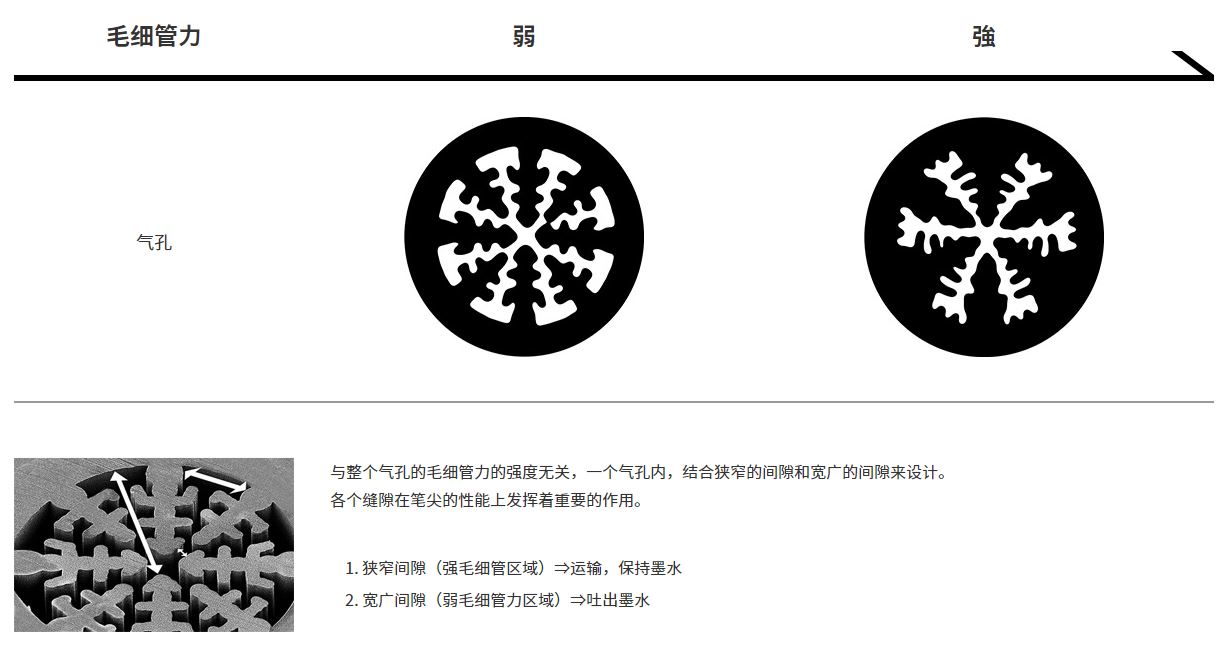

《塑料芯的毛细管力控制方法》

用芯内部的气孔设计来控制。

毛细管⼒
气孔 パターン図「弱い」の画像 パターン図「強い」の画像

与整个气孔的毛细管力的强度无关,一个气孔内,结合狭窄的间隙和宽广的间隙来设计。
各个缝隙在笔尖的性能上发挥着重要的作用。

  1. 狭窄间隙(强毛细管区域)⇒运输,保持墨水
  2. 宽广间隙(弱毛细管力区域)⇒吐出墨水

关于控制手感

笔尖的手感会直接影响笔的书写手感。
一般来说,油性笔耐磨性强,手感硬;毛笔因线宽很容易变化,所以手感富有弹性。因笔的用途,笔尖形状等获得不同的手感。
而且近年来有很多客户都对手感提出了新的要求。
TEIBOW持有丰富的原材料,能充分满足客户的高难度需求。
